電動軟密封蝶閥
執行標準：
使用范圍：DN40-DN600
PN 10 - PN 16 - ANSI 150
法蘭標準：PN 10 - PN 16 - ANSI 150 DN 40 至 DN 300.
PN 10 DN350-DN600
結構長度符合EN 558-1 20系列標準
閥門頭符合ISO 5211:2003標準
泄漏等級符合EN 12266-1 A級
工作溫度：
乙丙橡膠EPDM-40°C至+170°C （極限）
乙丙橡膠EPDM-40°C至+135°C （工作）
丁晴橡膠NBR-10°C至+80°C
氟橡膠FKM-10°C至+190°C
聚四氟乙烯PTFE-10°C +150°C
法蘭工作壓力：
DN40至DN300 PN16bar
DN350至DN600 PN10bar
可選工作溫度：
硅膠SILICONE -50°C至+200°C
氯磺化聚乙烯HYPALON -20°C至+120°C
其他應用，請與我們技術部門聯系。
骨架式襯套密封，骨架支撐堅固而不變形，易于安裝、更換
PTFE軸襯套與閥板完美結合，以減少摩擦
碟片邊緣經過機械加工和拋光處理，密封性能更好、磨損更低、開閉阻力更小兩段式閥軸，Kv值更好，軸與閥板無任何緊固件，避免破壞和腐蝕的風險
三級密封，三個O型環分別在骨架式密封圈的上下端口、密封圈與下段軸連接處形成三級密封，有效提高密封性能
【閥門結構圖】：
【產品零部件材料】：
|
零件名稱
|
材料
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、特殊材料
|
|
球墨鑄鐵、鑄鋼、不銹鋼、合金鋼
|
|
|
閥軸
|
2Cr13、不銹鋼
|
|
密封圈
|
各種橡膠、聚四氟乙烯
|
|
填料
|
O型圈、柔性石墨
|

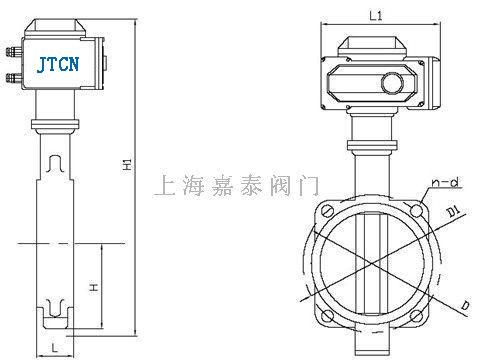

【產品外形及連接尺寸】：
|
DN
|
L
|
H
|
H1
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
||||||
|
50
|
43
|
63
|
306
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
321
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
346
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
387
|
180
|
200
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
411
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
447
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
572
|
270
|
280
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
646
|
270
|
280
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
738
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
78
|
248
|
761
|
380
|
420
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
102
|
289
|
877
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
114
|
320
|
938
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
127
|
343
|
993
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
154
|
413
|
1131
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
165
|
478
|
1476
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
190
|
525
|
1533
|
640
|
660
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
203
|
585
|
1655
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
38-39
|
|
1000
|
216
|
640
|
1765
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
254
|
755
|
1995
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
