概述

D643H型氣動蝶閥，為氣動控制，適用于對夾關閉或開啟時間要求極嚴的場合，配以適當附件可以適用于要求緊接切斷的場合。

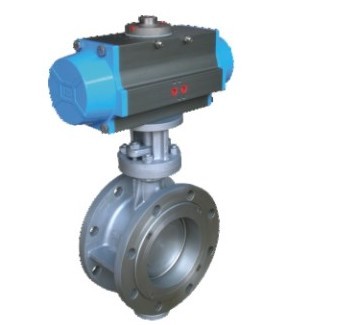

D643H-(6、10)C、P、R、V氣動法蘭式硬密封蝶

二、氣動法蘭蝶閥 特點

1、氣動法蘭蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。耐高溫、耐低溫、耐腐蝕性，操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。

三、氣動法蘭蝶閥 采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

四、氣動法蘭蝶閥 執行機構

采用新型系列DA/SR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、氣動法蘭蝶閥 附件選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

六、氣動法蘭蝶閥 主要技術參數

七、氣動法蘭蝶閥 主要零件材質

八、氣動法蘭蝶閥 三偏心特點及原理

1、偏離管道中心。 2、偏離密封面中心。 3、傾斜的錐形。當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

九、D643H氣動彈性金屬密封蝶閥 外形尺寸
