詳細說明

    液控球閥、 液動球閥適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動球閥由液動裝置和球閥兩大部分組成?？恳矂?dòng)裝置使閥桿旋轉帶動球體轉動來達到起閉目的。

主要特點：

1、 球閥的閥球及閥體采用優質不銹鋼制造，防腐性能好。

采用金屬密封，可滿足鉆井泥漿介質環境。

3、  液壓驅動部分結構尺寸小，可滿足狹小的安裝環境。

扭矩大，用防噴器的液控臺即可滿足使用要求。

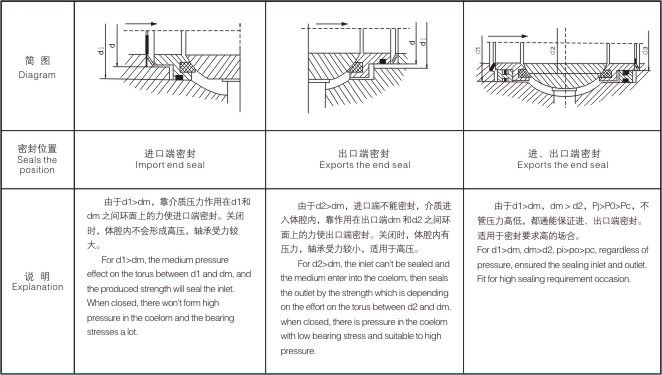

O型球閥(固定球)密封結構

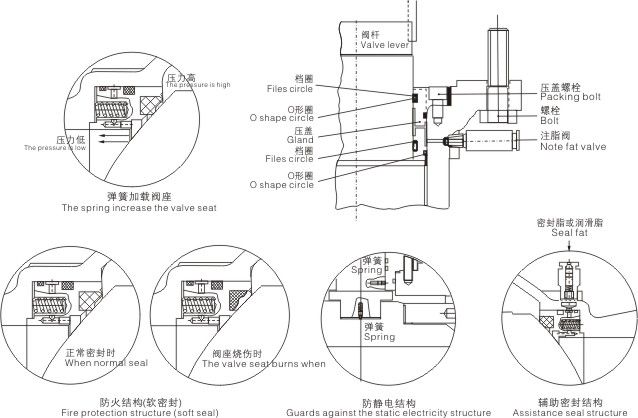

輔助結構示意圖(詳見《球閥簡介》)

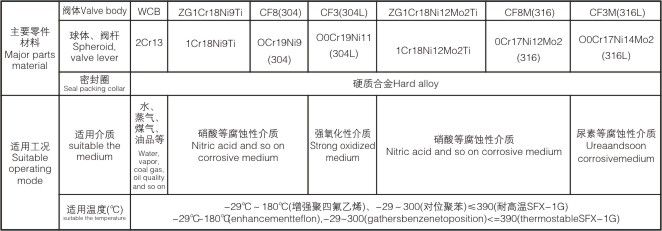

軟密封固定球閥主要參數

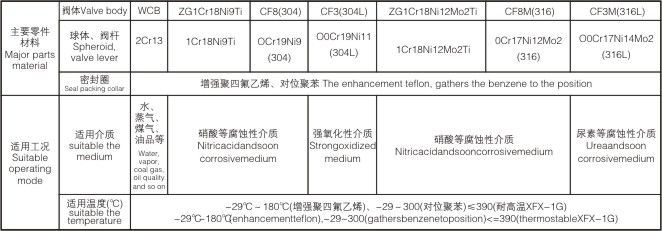

硬密封固定球閥主要參數

流量特性

O型固定式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。

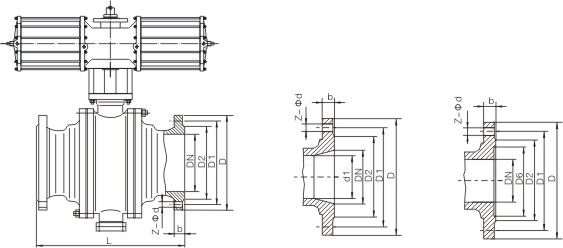

外形及尺寸

接上表

1.6MPa DN L D D1 D2 b n-φd H0 H1 H2 凸面法蘭 Q347F 16C 16P 16R 32 140 135 100 78 16 4-18 30 85 160 40 165 145 110 85 16 4-18 32 95 230 50 178 160 125 100 16 4-18 43 107 230 65 190 180 145 120 18 4-18 70 142 400 80 203 195 160 135 20 8-18 110 152 400 100 305 215 180 155 20 8-18 150 178 500 125 356 245 210 185 22 8-18 200 252 500 150 394 280 240 210 24 8-23 230 278 600 200 457 335 295 265 26 12-23 260 395 600 250 533 405 355 320 30 12-25 283 480 800 300 610 460 410 375 30 12-25 380 585 800 350 686 520 470 435 34 16-25 425 625 800 400 762 580 525 485 36 16-30 492 720 800 500 914 705 650 608 44 20-34 555 840 830 600 1067 840 770 718 48 20-41 675 1050 830 700 1245 910 940 788 50 24-41 850 1150 830 四、蝸輪固定球閥規格主要尺寸： 2.5MPa DN L D D1 D2 b n-φd H0 H1 H2 凸面法蘭 Q347F 25 25P 25R 32 180 135 100 78 18 4-18 30 85 160 40 190 145 110 85 18 4-18 32 95 230 50 216 160 125 100 20 4-18 43 107 230 65 241 180 145 120 22 8-18 70 142 400 80 283 195 160 135 22 8-18 110 152 400 100 305 230 190 160 24 8-23 150 178 500 125 381 270 220 188 28 8-25 200 252 500 150 403 300 250 218 30 8-25 230 278 600 200 502 360 310 278 34 12-25 260 395 600 250 568 425 370 332 36 12-30 283 480 800 300 648 485 430 390 40 16-30 380 585 800 350 762 550 490 448 44 16-34 425 625 800 400 838 610 550 505 48 16-34 492 720 800 500 991 730 660 610 52 20-41 555 840 830 600 1143 840 770 718 56 20-41 675 1050 830 700 1346 955 875 815 60 24-48 850 1150 830 五、蝸輪固定球閥規格主要尺寸： 4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2 凸凹法蘭 Q347F 40 40P 40R 32 180 135 100 78 66 18 4-18 30 85 160 40 190 145 110 85 76 18&, amp;, lt;, /DIV> 4-18 32 95 230 50 216 160 125 100 88 20 4-18 43 107 230 65 241 180 145 120 110 22 8-18 70 142 400 80 283 195 160 135 121 22 8-18 110 152 400 100 305 230 190 160 150 24 8-23 150 178 500 125 381 270 220 188 176 28 8-25 200 252 500 150 403 300 250 218 204 30 8-25 230 278 600 200 502 375 320 282 260 38 12-30 260 395 600 250 568 445 385 345 313 42 12-34 283 480 800 300 648 510 450 408 364 46 16-34 380 585 800 350 762 570 510 465 422 52 16-34 425 625 800 400 838 655 585 535 474 58 16-41 492 720 800 500 991 755 670 612 576 62 20-48 555 840 830 600 1143 890 795 730 678 62 20-54 675 1050 830 700 1346 995 900 835 768 68 24-54 850 1150 830
