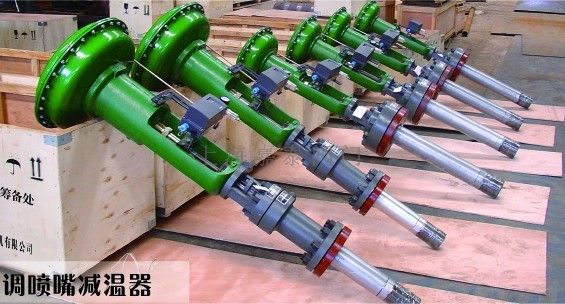

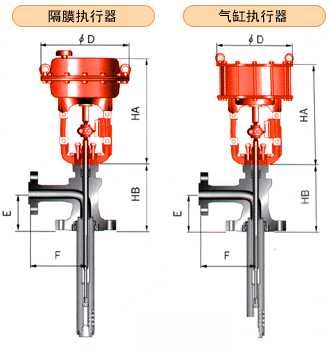

氣動閥門類型 多噴咀噴水減溫器 主汽流量縮比 直到 40 : 1 ( on coolant flow) 壓降 最大流量 可以忽略 最小流量 可以忽略 Velocity Limits 最大流量 254m/sec(833ft/sec) 最小流量 9.14m/sec(30ft/sec) 距離 4,877 ~ 12,192 mm (192~480 inch) 水壓 Min. Over Line Pressure Max. Flow 蒸汽管線壓力 +4.2 ~140.6 kgf/? (+60~2,000psi) 最小殘余過熱 -9.5℃ ( +12℉) 溫度控制允許偏差 ±12℃ ( ±10℉) 主聯箱管尺寸 150 ~ 600A ( 6"~ 24") 適用級別 ANSI 600 ~ 2500Lb 最大溫度 ±538℃ ( +1,000℉) Orientation of Main Header Line 垂直或水平 尺寸/Cv 1.5"×3"/0.5~5.0 2.5"×4"/0.5~10.0 端部連接 >冷卻水 法蘭 聯箱 法蘭 冷卻關斷 泄漏率(標準) ANSI B 16.104/FC170-2 Class IV 選件 : Class V 材質 本體 SCPH2(A217 WC6), SCPH31(A217WC9), SCS14A(A351CF8M), 等. Cage SUS416(A582 TY 416), SUS630(A564 TY 630), SUS310(A276 TY 310), Inconel, 等. Plug SUS630(A564 TY 630), SUS310(A276 TY 310), 等. Orifice SUS410(A476 TY 410), SUS420(A276 TY 420), 等. 填料 石墨等 墊圈 帶石墨過濾器螺旋304 3"(75mm)安裝法蘭尺寸 主聯箱 尺寸 A' 尺寸 (mm) (mm) 6 150 323.8 8 200 304.8 10 250 304.8 12 300 330.2 14 350 345.9 16 400 396.7 18 450 396.7 20 500 422.1 24 600 472.9 - 尺寸 J 3 φ D 365 450 HA 436 527 HB 214 224 E 152 152 F 229 229 說明: 1. 上述沒有的產品請咨詢我公司。 2. 上述參數有可能改變，各尺寸請參考最終確認圖。 3. 帶手輪可選件頂裝和側裝。
