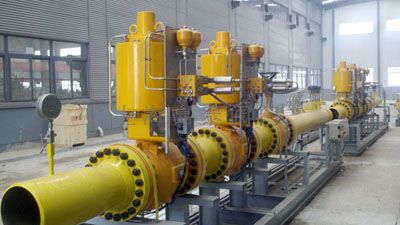

軸流式調節閥

軸流式調節閥上海嘉泰對控制閥的開發研究和現場應用已經有三十多年的歷史。上海嘉泰控制閥是高質量的機械設計與對現場需要深刻領會的結晶,它廣泛應用在石油和天然氣的生產和加工行業,以及幾乎所有油氣產品的運輸、分配和儲存工藝系統中。“軸流”是指流體到控制區以前在閥的內體和外體之間有一軸向?qū)ΨQ的流道。軸流式閥門最初設計用于電力發電廠,在2003年初期已開始生產給個行業使用。上海嘉泰認識到軸流原理的突出優點,在2005年將它應用于控制閥的設計,并且在應用于石油和天然氣工業上的軸流式閥門的設計和開發。上海嘉泰軸流式控制閥廣泛應用于世界各地的油氣生產全過程:生產、處理、運輸、儲存和分配。流體介質從原油到煉廠產品,從高油氣比的多相流體到高含砂的天然氣,以及從飲用水到腐蝕性強、雜質含量高的生產污水。上海嘉泰已向原油處理廠、液化天然氣廠、天然氣儲存站、調壓站、壓縮機站和泵站提供了控制閥。配置有氣缸活塞執行機構的軸流式快速切斷閥,在高集成壓力保護系統(HIPPS)中用于保護低壓力等級避免超壓,通過切斷壓力界面來避免超壓。公稱通徑12’ ≤以下的都可在1秒內快速切斷,公稱通徑36’ ≤以下的都可在2秒內快速切斷且不會對介質造成紊亂、沖擊等。
AF-W 窗口軸流式套筒
|
型 號 |
AF-W |
|
結構特點 |
采用窗口式調節套筒,具備高精度等百分比和線性的流量特性,以及滿足大流通能力所需的流量特性 |
|
閥體材質 |
ASTM LCC/LCB |
|
等百分比流量特性窗口 |
|
|
線性流量特性窗口 |
|
2) AF-H1 單級打孔套筒
|
型 號 |
AF-H1 |
|
結構特點 |
采用小孔式調節套筒,具備高精度等百分比和線性的流量特性,除了對氣體介質有一個較好控制外,還可以降低噪音級數 |
|
閥體材質 |
ASTM LCC/LCB |
|
線性流量特性分布的小孔套筒 |
|
|
等百分比流量特性分布的小孔調節套筒 |
|
3) AF-H2/H5 二級打孔套筒至五級打孔套筒
|
型 號 |
AF-H2/H5 |
|
結構特點 |
采用小孔式多級調節套筒,最高可達5級降壓,將壓力與噪音有效的分配到每一級的套筒上 |
|
閥體材質 |
ASTM LCC/LCB |
|
線性流量特性分布的小孔套筒 |
|
|
等百分比流量特性分布的小孔調節套筒 |
|
4) AF-N2/N5 二級串行至五級串行閥芯
|
型 號 |
AF-N2/N5 |
|
結構特點 |
采用串級閥芯,適用于ANSI1500以上,即便是高含沙天然氣或原油都可以輕易通過 |
|
閥體材質 |
ASTM LCC/LCB |
|
等百分比流量特性的串級閥芯 |
|
